LXE- H3B余压探测器(免接管)

LXE- H3B余压探测器(免接管)

采用无极性二总线通信,实时检测前室和楼梯间的余压值,并将数据发送 给余压控制器。 采用高精度绝压传感器,具有自主知识产权的智能算法,无需穿墙打孔接 气管即可检测出余压值。

产品咨询电话
18865517885
分享到
  • 产品简介
  • 技术参数
  • 应用背景
  • 设计依据
  • 系统介绍

产品简介

采用无极性二总线通信,实时检测前室和楼梯间的余压值,并将数据发送 给余压控制器。
采用高精度绝压传感器,具有自主知识产权的智能算法,无需穿墙打孔接 气管即可检测出余压值。



技术参数

分项 指标
总线电压 DC24V
检测范围 -1000Pa~1000Pa
检测误差 小于3Pa
通信指示灯 与控制器通信正常时闪烁
报警指示灯 报警时常亮
显示 全中文LCD液晶屏
外形尺寸 长×宽×高=86×86×15mm
安装方式 86底座安装
编码方式 安装完成送电后,用编码器遥控编码
功能特点 上电学习当前环境,自动校准

应用背景

建筑发生火灾时,正压送风系统启动,着火层及上下相邻两层风口开启,依据安全逃生原则,加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布,防烟楼梯间、避难走道及其前室是人员撤离的生命通道和消防人员进行扑救的通行走道,必须确保其防烟性能要求。从防烟角度,余压值越高越有利于防烟。但由于疏散门的方向是朝疏散方向开启,加压送风作用力的方向与疏散门开启方向恰恰相反,余压值过高则会导致楼梯间和前室、前室和走道之间疏散门两侧压差过大,从而出现疏散门难以开启的情况,影响人员疏散和消防人员施救。显然,加压送风系统的设计,首先应建立在安全疏散的基础上。

加压送风系统自身,没有能力来判断余压值,加压区泄漏过大,余压值达不到标准,起不到防烟作用,或因压力过大而造成疏散门难以开启。而如何能及时探测余压值状况,以调整加压送风量,使楼梯间和前室保持相对稳定的余压值是一个关键问题。因此设置智能余压监控系统,可量化加压送风系统的管理,解决加压送风系统在消防疏散过程中存在的隐患,是保证加压送风系统在火灾中正常使用的必然选择。

设计依据

中华人民共和国国家标准GB51251-2017《建筑防烟排烟系统技术标准》
3.4.4机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压值应符合下列要求:
1前室、封闭避难层(间)与走道之间的压差应为25Pa~30Pa
2楼梯间与走道之间的压差应为40Pa~50Pa。
3 当系统余压值超过最大允许压力差时应采取泄压措施。
5.1.4机械加压送风系统宜设有测压装置及风压调节措施。

系统介绍

我公司严格按照《建筑防烟排烟系统技术标准》,研发了LXE系列消防应急疏散余压监控系统。该系统由余压探测器、余压控制器、余压监控器、泄压阀执行器等经工业现场总线组合而成。相互独立工作的各楼层余压探测器对正压送风余压进行实时检测;余压控制器采集本回路余压探测器数据进行分析,并控制泄压阀的运行状态,实现相应空间余压控制;安装于消控室的余压监控器可监控整个系统中每台余压探测器、余压控制器和泄压阀执行器的工作状态。

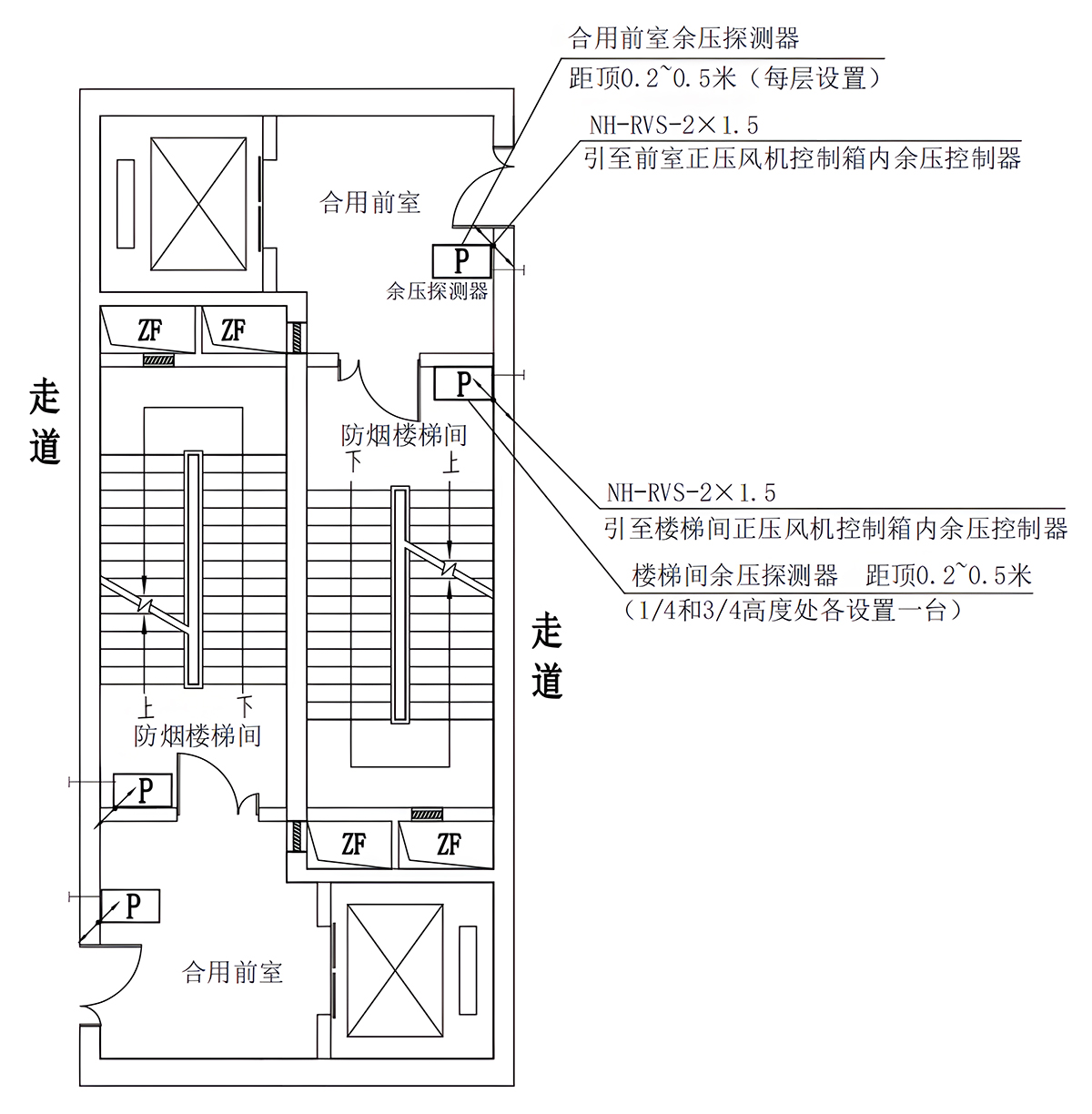

应用图例


系统图

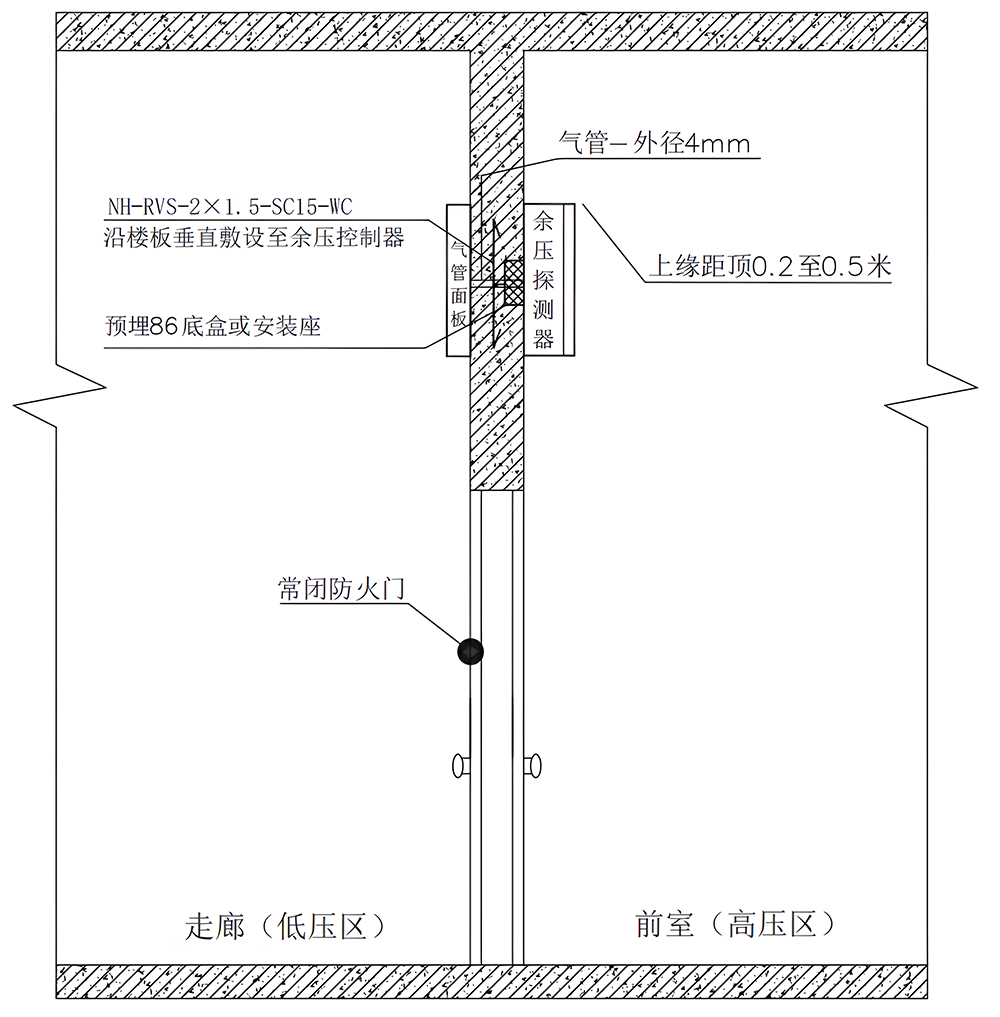

余压探测器安装示意图(免接管型余压探测器无需穿墙打孔接气管)



总结

1) 余压探测器安装在前室或楼梯间,前室每层均设置余压探测器,楼梯间在 1/4 和3/4 高度处各设置一台;
2) 余压探测器通过螺丝固定在预埋86底盒上,安装在防火门上方墙面为宜, 距吊顶20- 50cm 处;
3) 将余压探测器背面的气管嘴接上硅胶气管,气管另一端要通至走道侧,并 在走道侧相应位置安装气管面板;免接管型余压探测器无需穿墙打孔接气管;
4) 余压控制器为导轨式安装,可安装在风机配电箱中。
