LXE-PC10余压控制器

LXE-PC10余压控制器

采用无极性二总线通信;可查询本回路余压探测器数据、工作状态;根据余压探测器数据控制调节泄压阀状态;向余压监控器实时反馈现场信息。

产品咨询电话
18865517885
分享到
  • 产品简介
  • 技术参数
  • 应用背景
  • 设计依据
  • 系统介绍
  • 应用图例

产品简介

采用无极性二总线通信;可查询本回路余压探测器数据、工作状态;根据 余压探测器数据控制调节泄压阀状态;向余压监控器实时反馈现场信息。

技术参数

分项 指标
主电电源 额定电压:AC220v/50Hz,取电于风机配电箱
容量 最多挂接64合余压探测器
输出接口 AC220V或DC24V可调,控制一台泄压阀执行器
显示 全中文LCD液晶屏,存储报警记录>1万条
外形尺寸 长x宽x高=120*95*55mm
安装方式 导轨式安装 (也可单独配箱体挂装)
通信距离 3000米
功能特点 全汉宇操作界面,信息显示直观,操作简便
通信接口 一路无极性二总线、一路CAN

应用背景

建筑发生火灾时,正压送风系统启动,着火层及上下相邻两层风口开启,依据安全逃生原则,加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布,防烟楼梯间、避难走道及其前室是人员撤离的生命通道和消防人员进行扑救的通行走道,必须确保其防烟性能要求。从防烟角度,余压值越高越有利于防烟。但由于疏散门的方向是朝疏散方向开启,加压送风作用力的方向与疏散门开启方向恰恰相反,余压值过高则会导致楼梯间和前室、前室和走道之间疏散门两侧压差过大,从而出现疏散门难以开启的情况,影响人员疏散和消防人员施救。显然,加压送风系统的设计,首先应建立在安全疏散的基础上。

加压送风系统自身,没有能力来判断余压值,加压区泄漏过大,余压值达不到标准,起不到防烟作用,或因压力过大而造成疏散门难以开启。而如何能及时探测余压值状况,以调整加压送风量,使楼梯间和前室保持相对稳定的余压值是一个关键问题。因此设置智能余压监控系统,可量化加压送风系统的管理,解决加压送风系统在消防疏散过程中存在的隐患,是保证加压送风系统在火灾中正常使用的必然选择。

设计依据

中华人民共和国国家标准GB51251-2017《建筑防烟排烟系统技术标准》
3.4.4机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压值应符合下列要求:
1前室、封闭避难层(间)与走道之间的压差应为25Pa~30Pa
2楼梯间与走道之间的压差应为40Pa~50Pa。
3 当系统余压值超过最大允许压力差时应采取泄压措施。
5.1.4机械加压送风系统宜设有测压装置及风压调节措施。
8.2.5机械防烟系统的验收方法及要求应符合下列规定:
1选取送风系统末端对应的送风最不利的三个连续楼层模拟起火层及其上下层,封闭避难层(间)仅需选取本层,测试前室及封闭避难层(间)的风压值,应符合本规范3.4.4条规定且偏差不大于设计值的10%;
2对楼梯间和前室的测试应单独分别进行,且互不影响。

系统介绍

我公司严格按照《建筑防烟排烟系统技术标准》,研发了LXE系列消防应急疏散余压监控系统。该系统由余压探测器、余压控制器、余压监控器、泄压阀执行器等经工业现场总线组合而成。相互独立工作的各楼层余压探测器对正压送风余压进行实时检测;余压控制器采集本回路余压探测器数据进行分析,并控制泄压阀的运行状态,实现相应空间余压控制;安装于消控室的余压监控器可监控整个系统中每台余压探测器、余压控制器和泄压阀执行器的工作状态。

应用图例

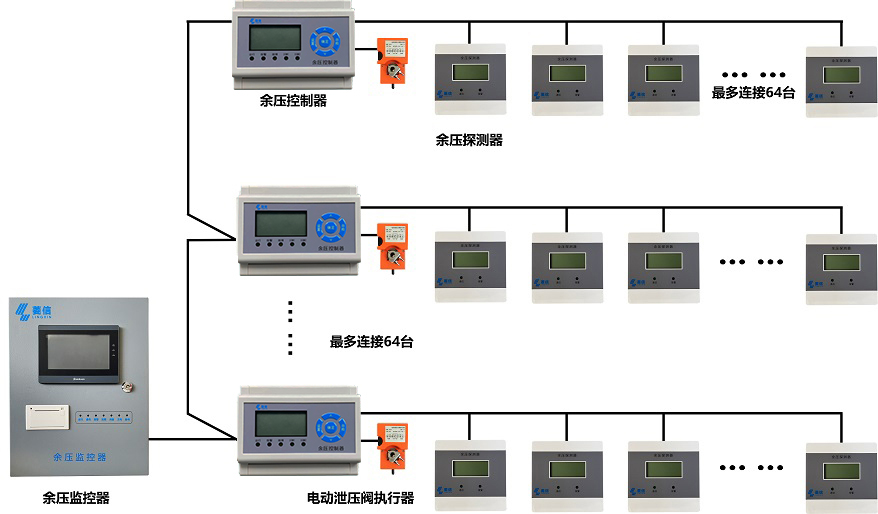

系统图

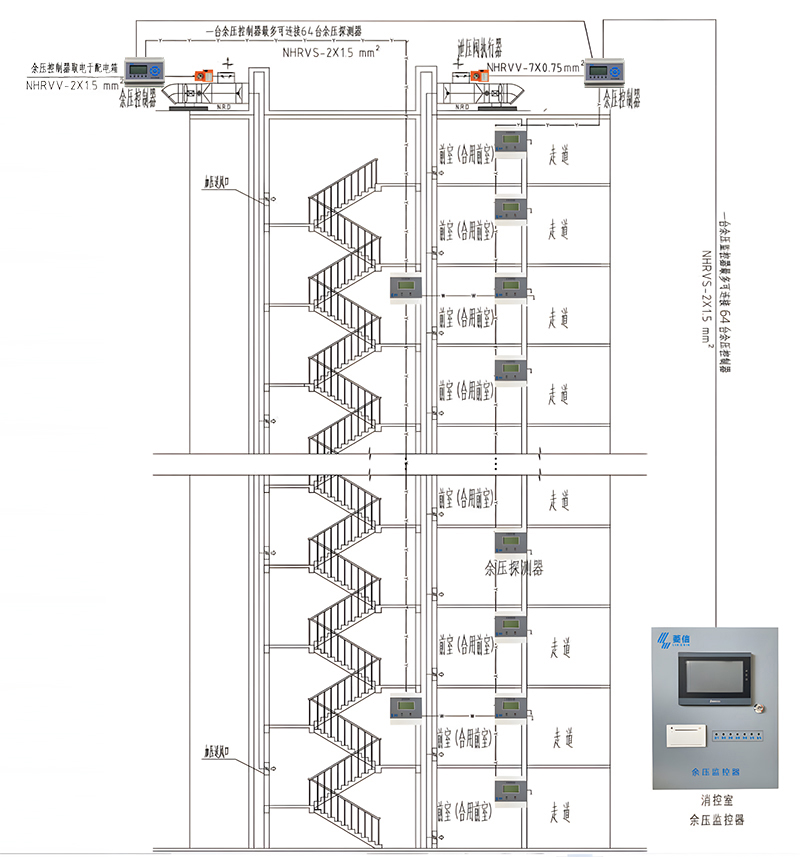

余压控制器安装示意图



总结

1) 余压探测器安装在前室或楼梯间,前室每层均设置余压探测器,楼梯间在 1/4 和3/4 高度处各设置一台;
2) 余压探测器通过螺丝固定在预埋86底盒上,安装在防火门上方墙面为宜, 距吊顶20- 50cm 处;
3) 将余压探测器背面的气管嘴接上硅胶气管,气管另一端要通至走道侧,并 在走道侧相应位置安装气管面板;免接管型余压探测器无需穿墙打孔接气管;
4) 余压控制器为导轨式安装,可安装在风机配电箱中。
